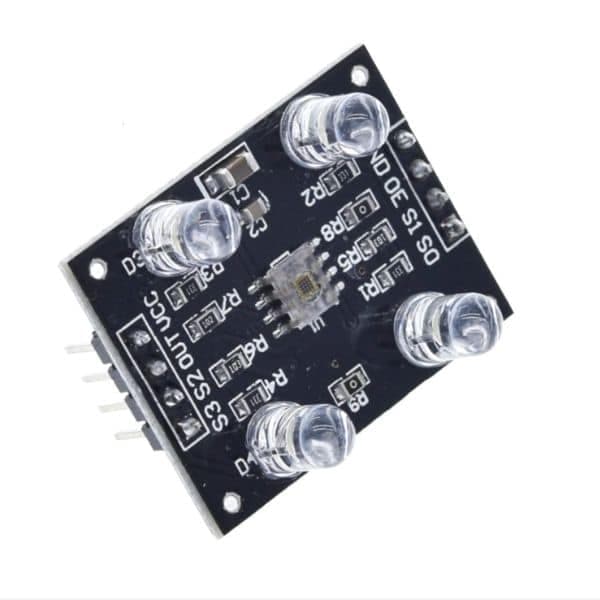

Capteur de Reconnaissance de Couleur TCS230 TCS3200 Garantie 1 Mois

(See English Text below) TCS230 8-pin possède une seule puce à 64 photodiodes. Ces diodes sont divisées en quatre types. 16 photodiodes avec un filtre rouge; 16 photodiodes avec un filtre vert; 16 photodiodes avec un filtre bleu; Les 16 autres sans aucun filtre, peuvent traverser toutes les informations optiques. La puce de photodiode est décalée, il est possible de minimiser l’inconsistance du rayonnement incidente, augmentant ainsi la précision de la reconnaissance des couleurs.D’autre part, la même couleur de la photodiode 16 est connectée en parallèle, uniformément répartie dans le réseau de diodes, vous pouvez éliminer la couleur d’erreur de position. Travailler par deux broches programmables pour sélectionner dynamiquement le filtre souhaité.Plage de fréquence de sortie typique du capteur de 2Hz ~ 500 kH. Les utilisateurs peuvent également sélectionner deux broches programmables à 100%, 20% ou 2% du facteur d’échelle de sortie, ou mode de mise hors tension.Facteur d’échelle de sortie de sorte que la sortie du capteur peut être adapté à différentes plages de mesure et augmente sa capacité d’adaptation. Par exemple, lorsque vous utilisez un compteur de fréquence à basse vitesse, vous pouvez choisir une petite valeur d’échelle qui correspond à la fréquence de sortie TCS230 et au compteur.____________ Colour Recognition Sensor TCS230 TCS3200, 1 month warranty TCS230 8-pin has a single chip with 64 photodiodes. These diodes are divided into four types. 16 photodiodes with a red filter; 16 photodiodes with a green filter; 16 photodiodes with a blue filter; The remaining 16 without any filter, can pass all optical information. Because the photodiode chip is offset, it is possible to minimise the inconsistency of the incident radiation, thereby increasing the accuracy of colour recognition.On the other hand, the same colour of photodiode 16 is connected in parallel, evenly distributed in the diode array, you can eliminate the position error colour. Work through two programmable pins to dynamically select the desired filter.Typical sensor output frequency range 2Hz ~ 500kH. Users can also select two programmable pins at 100%, 20% or 2% output scale factor, or power-down mode.Output scale factor so that the sensor output can be adapted to different measurement ranges and increases its adaptability. For example, when using a low-speed frequency counter, you can choose a small scale value that matches the TCS230 output frequency and counter.
